Hiebenthal TAH 30 BauCraft
3-Achs-Tiefladeanhänger
Details
3-Achs-Tiefladeanhänger 30 to. mit gekröpfter Ladefläche von ca. 8.500 mm x 2.550 mm und einer Ladehöhe von unbeladen ca. 900 m
Serienausstattung
Zul. Gesamtgewicht | a) | 24.000 kg |
b) | 30.000 kg | |
Nutzlast ca. | a) | 17.500 kg |
b) | 23.500 kg | |
Eigengewicht (Serie) | ca. | 6.500 kg |
Bereifung (12-fach) | 235/75 R17,5 | |
Ladefläche i.L. | ca. | 8.500 mm x 2.550 mm |
Verbreiterungen (Option) | 2 x 225 mm = 450 mm | |
Einladehöhe (unbeladen) | ca. | 910 mm |
Heckschräge | 1000 mm | |
DIN Zugöse | 40 mm | |
Zurrringe 10 to. | 14 Stck. | |
Zurrpilze 3 to. | 10 Stck. | |
Rungentaschen | 6 Paar | |
Rampen 10 to. | ca. | 2.700 mm x 650 mm |
Federung | Parabel |
Bei der Ausführung b) ist das Fahrzeug nach bundesdeutschen Vorschriften Ausnahmegenehmigungspflichtig.
Gutachten zur Erlangung der Betriebserlaubnis.
Fahrwerk:
3 x 10 to. Markenachsen mit Trommelbremse.
Parabelfederung mit mechanischem Achsausgleich.
Bereifung 12-fach 235/75 R 17,5 auf Stahlfelge (silber).
Kunststoffkotflügel an allen Achsen.
EG-Bremsanlage mit vertausch sicheren Kupplungsköpfen (rot/gelb).
Zugeinrichtung:
Zuggabel mit 40er Öse, 1800 mm lang.
Fahrzeugrahmen:
Stahlschweißkonstruktion, flache vordere Rahmen- bzw. Brückenkröpfung, hinten überfahrbar mit 1000 mm Abschrägung.
Ecken stirnseitig abgeschrägt.

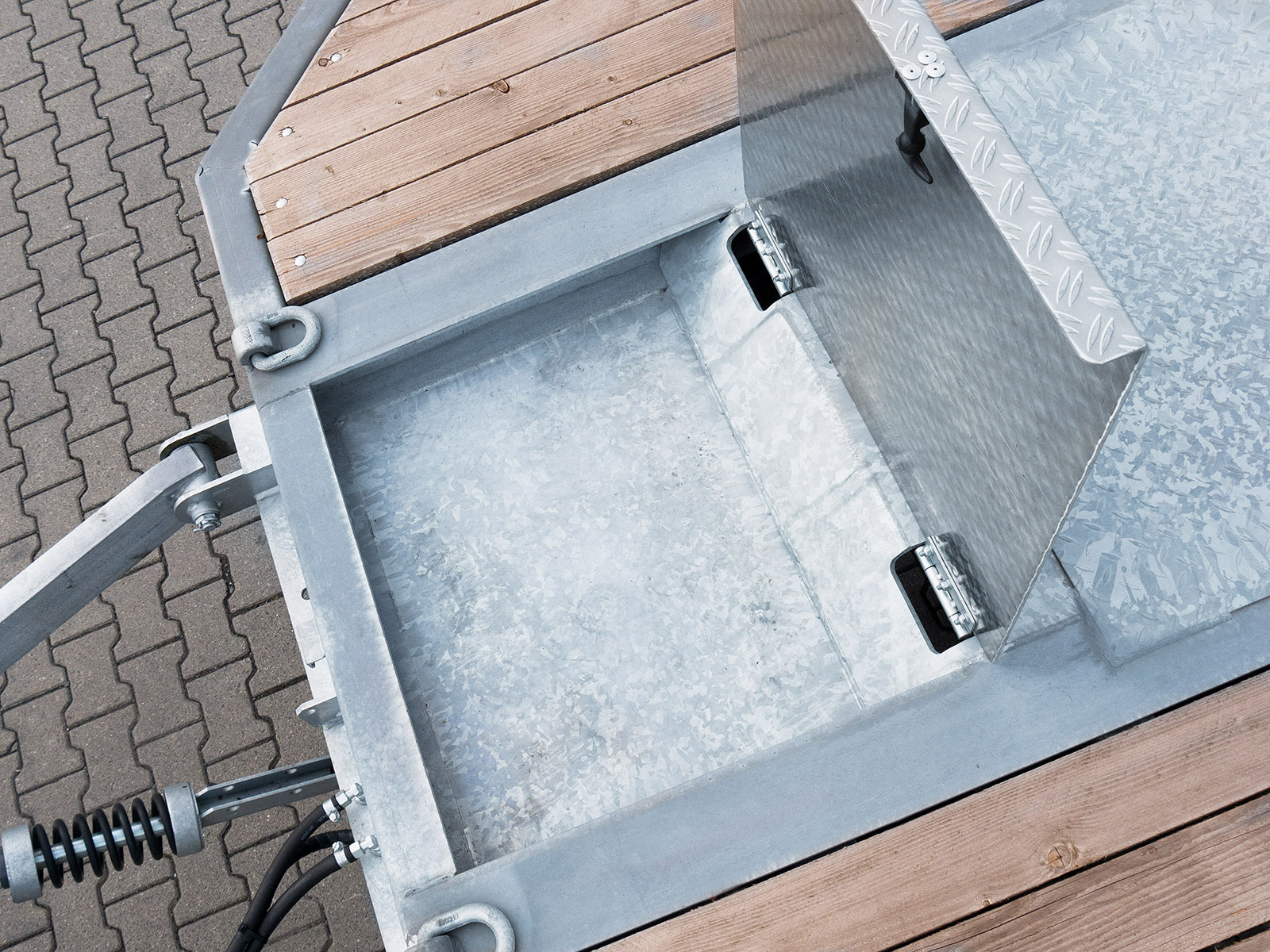

Stauraum mit Klappdeckel über dem Drehgestell zwischen den Längsträgern eingelassen.
50 mm Holzboden Fichte, ca. 5-10 mm über Rahmenprofile vorstehend, über den Hinterrädern Stahltränenblechabdeckung.
Ladungssicherung:
12 Stck. Rungentaschen à 100 x 50 mm im Außenrahmen
14 Stck. klappbare 10 to. Bodenzurrringe im Außenrahmen
2 Stck. klappbare 10 to. Bodenzurrringe auf dem Stirnträger
10 Stck. 3 to. Zurrstege im Außenrahmen
BauCraft® Rampen:
2 x 8 to. Rampe ca. 2.700 mm lang x 650 mm breit, manuell absenkbar und seitenverstellbar
und bewährtem Federhebewerk, feuerverzinkt
Die Rampen sind mit Lärchenholz belegt.
Heckabstützung über Pendel-Fallstützen beidseitig, feuerverzinkt.
Elektrik:
24 V-Lichtanlage nach EG-Richtlinien
Halter und Steckdose für Rundumleuchte, über Standlicht geschaltet
Oberfläche:
Fahrgestell inkl. Außenrahmen, Anbauteile und Achsen lackiert in RAL 9005 (schwarz).
mögliche Sonderausstattungen
- Federhebewerk oder hydraulische Rampen
- Luftfederung statt Parabelfederung
- Hebe- u. Senkeinrichtung
- Schwerlastankerschiene
- Ausziehbare Verbreiterungen auf 3 m (nur im Mittelteil)
- Staukasten im Deckel auf der Kröpfung eingelassen
- Schwenkzugöse 40/50 mm
- Reserverad und Reserveradhalter
- Geänderte Lackierung und Beschichtung auf Anfrage
- Containerverriegelung
- Längenänderung
- Gummibelag auf Rampe
- Gummibelag auf Ladefläche
Impressionen
Abbildungen können Sonderausstattungen enthalten.
Hier sieht man die Seitenansicht unseres TAH 30 mit gekröpftem Plateau. Die Ladefläche ist ca. 8.500 mm lang und ermöglicht eine einfache Beladung hoher Arbeitsgeräte. Die Ladehöhe beträgt unbeladen ca. 900 mm, damit können problemlos Arbeitsgeräte mit einer Gesamthöhe von bis zu
ca. 3100 mm
transportieren werden, ohne befürchten zu müssen gegen geltende Vorschriften zu verstoßen.

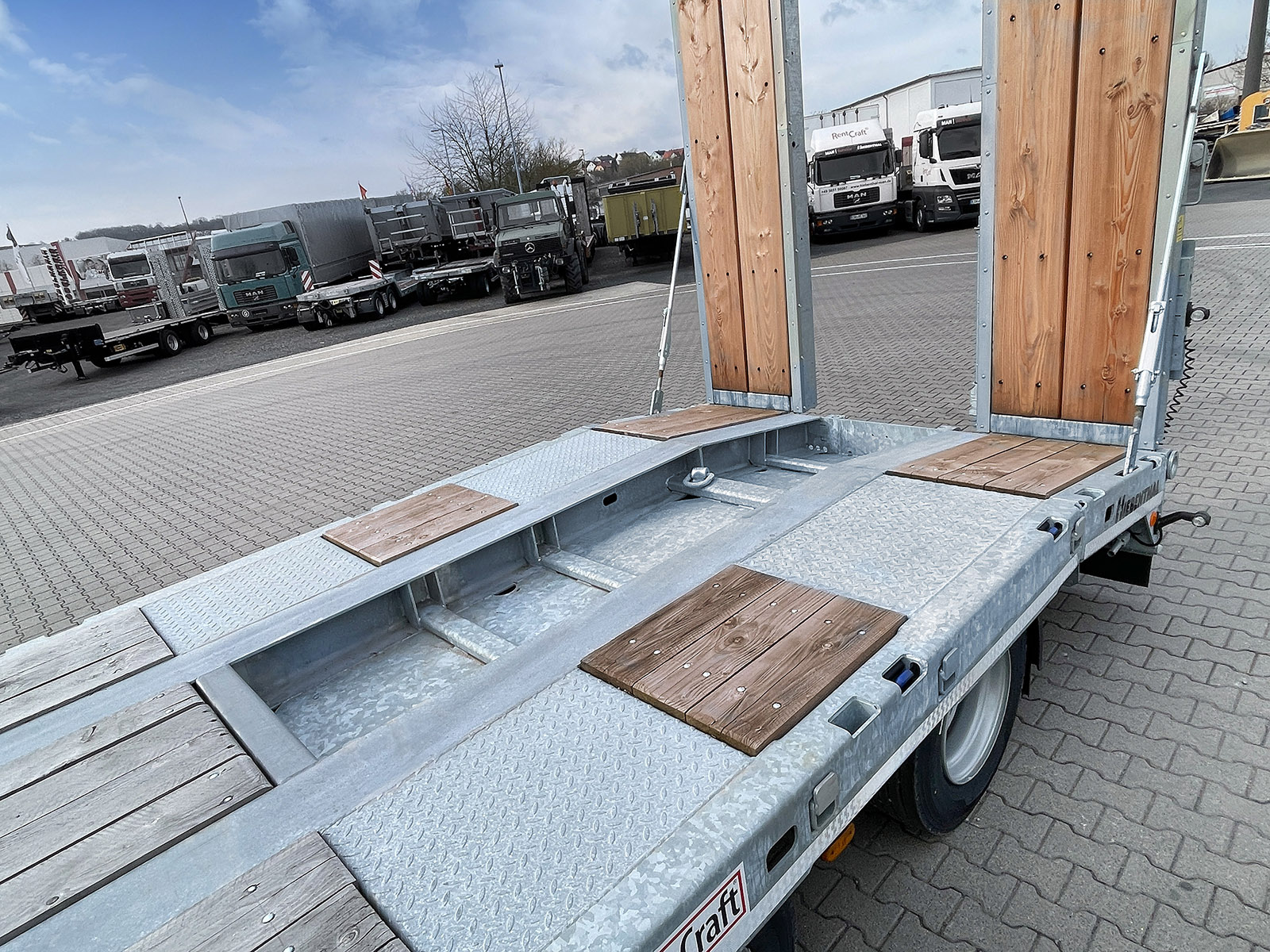

In der optionalen Baggerstielablage finden alle gängigen Baggerstiele Platz mit den Abmessungen ca. B = 700 mm x T = 150 mm x L = 3.000 fällt die Ablage ungewöhnlich groß aus.

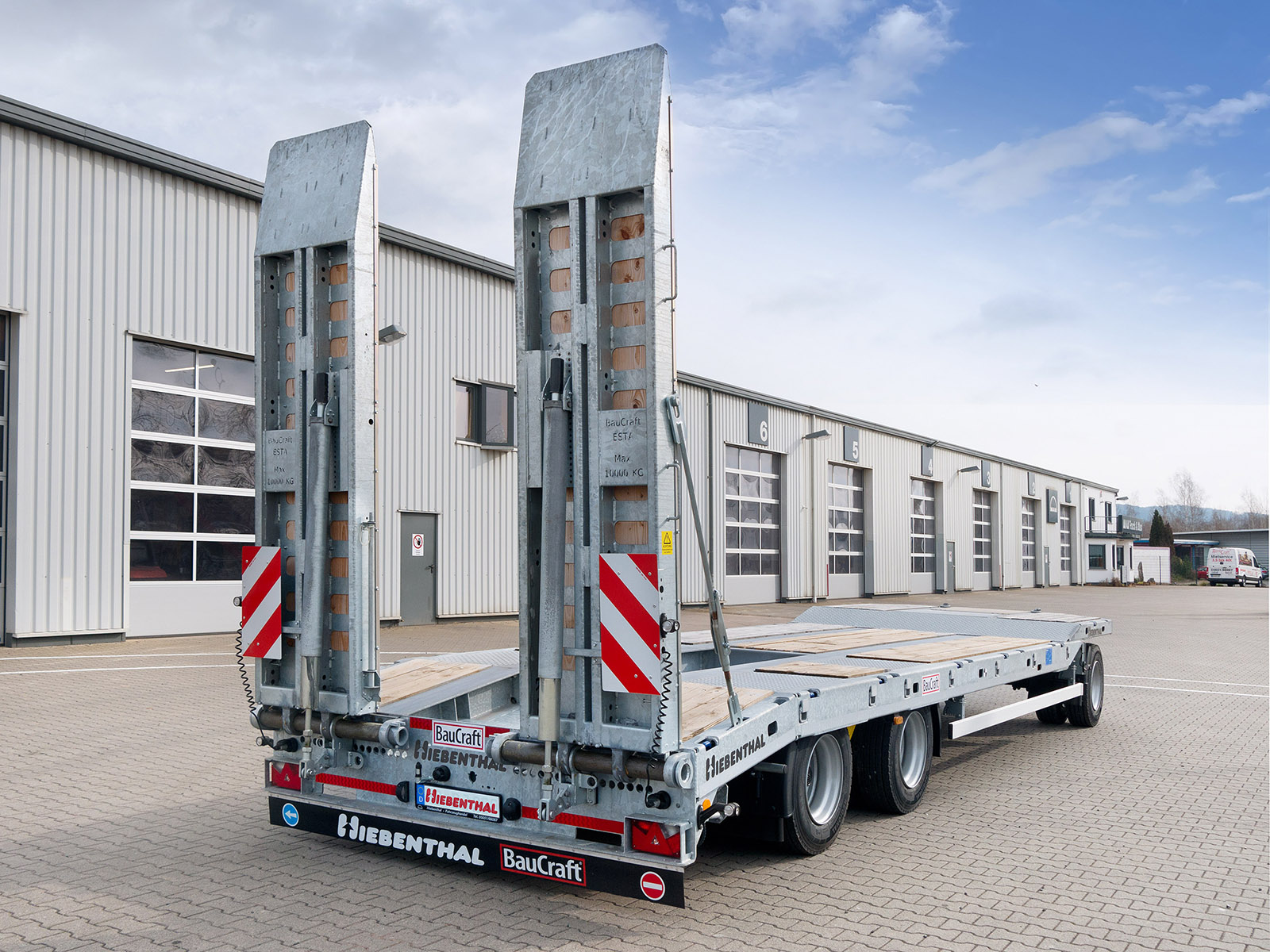

Die Rampen sind mit unserem sehr leichtgängigen und dauerhaften Federwerk ausgestattet und lassen sich von einer Person einwandfrei und leicht bedienen. Für die seitliche Verstellung der Rampen, wird mit der an der linken Rampe befestigten Verschiebestange, die Rampe seitlich bewegt. Die 5-Kammerleuchten sind versenkt eingebaut und mit einem Stahlrahmen gegen Anfahrrempler weitestgehend geschützt.
Die Rampen sind mit einer ausgesprochen stabilen Feststellstange mit mittig angeordnetem Spanngewinde gesichert. Diese Vorrichtung fällt bei anderen Fahrzeugen oft sehr dürftig und unpraktisch aus. Wir haben auch bei dieser Konstruktion darauf geachtet, dass das Arbeiten mit Handschuhen und Kälte keinerlei Handling Probleme bereitet.
Das Fahrzeug verfügt serienmäßig über eine Parabelfederung mit mechanischem Ausgleich und kann optional mit einer Luftfederung und einem heben- und senken-Ventil ausgerüstet werden.
Die Marken-Achsen haben eine Achslast von je 10 to. und verfügen über eine Trommelbremsanlage mit ABS.
Die Bereifung (12fach) 235/75 R 17,5 ist auf einer in Silber lackierten Stahlfelge montiert.
Fallstützen am Heck verhindern das Absenken des Hecks bei der Beladung. Durch die 3 m langen Rampen und die Möglichkeit das Heck um bis zu 60mm abzusenken (Option) erreichen wir einen sehr niedrigen Böschungswinkel.

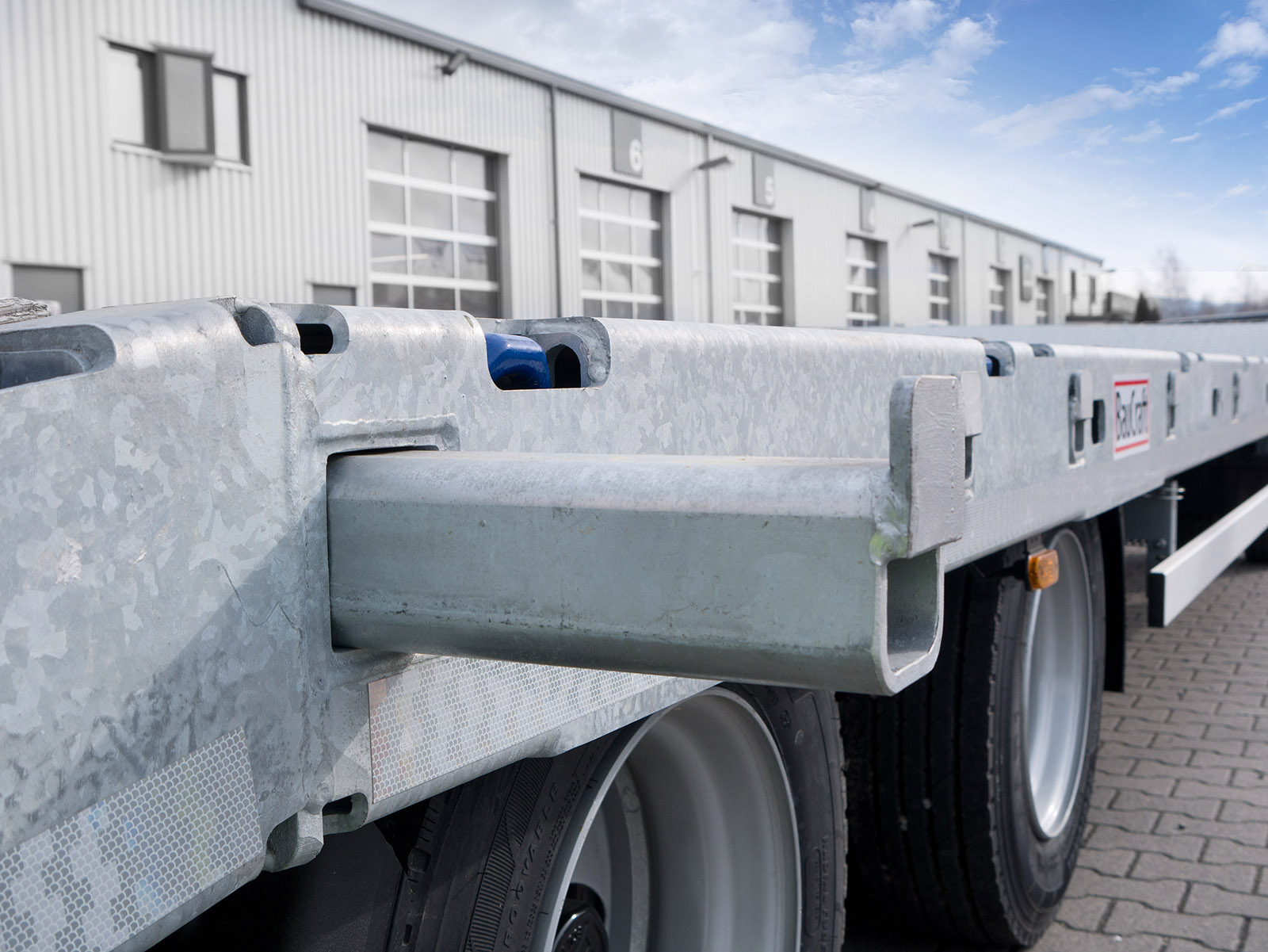

Ausziehbare Verbreiterungen, inkl. Verbreiterungsbohlen für Überbreitetransporte sind optional erhältlich (Breitenverstellung des Fahrzeuges von 2550mm auf 3000mm) Wenn Sie die Verbreiterung der Ladefläche bestellt haben und verwenden, sollten Sie die optionalen Warntafel ausziehen. Die Tafeln sind mit Seitenbeleuchtungen versehen und über ein robustes Spiralkabel über eine Steckdose am Abschlussblech mit der Elektrik verbunden. Die dann notwendige optionale Rundumleuchte ist abnehmbar. Die Halter und Anschlüsse für die Warnleuchte befinden sich am Heckträger zwischen den Rampen.
Ladungssicherung wird bei einem Hiebenthal Anhängern sehr ernst genommen. Im Aussenrahmen sind 12 Stück Rungentaschen mit einer Abmessung von 100 x 50 mm eingebaut. 14 Stück klappbare 10 to. Bodenzurringe und 10 Stück 3 to. Zurrstege im Aussenrahmen lassen keine Wünsche offen. Zusätzlich verfügt der TAH 30 auf dem Stirnträger über 2 Stück klappbare 10 to. Bodenzurringe. Wenn die optional erhältliche Baggerstielablage bestellt wurde, können dort noch bis zu 4 Stück 10 to. Bodenzurringe verbaut werden. Dieses Zurrkonzept zeichnet unser Fahrzeug aus, und bietet für jede Zurraufgabe einen Sicheren Halt.
Die seitlichen Begrenzungsleuchten sind in dem Außenrahmen eingelassen und somit weitgehend vor Beschädigungen geschützt. Die Halterungen für die Unterlegkeile sind zwischen den Hinterachsen verbaut.
Unsere Fahrzeuge können mit dem Trailer Info Modul (TIM) von der Fa. Knorr ausgerüstet werden.
Über TIM haben Sie sofortigen Zugriff auf Informationen über den Trailer, wie Kilometerstand, Tageskilometer, Achsaggregatlast (kg), nächster Kundendienst, Bremsverschleiß und Bremsendiagnose. Auch lassen sich mit dem Display ohne einen Laptop, oder spezieller Diagnosesoftware die Bremsen diagnostizieren. Die Menüführung ist in 8 Sprachen.
